SX UltraPure

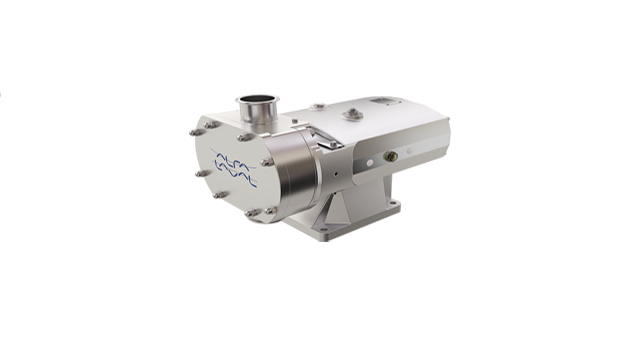

Помпата SX UltraPure на Alfa Laval е роторна лобна помпа на Alfa Laval, специално проектирана за щадящо транспортиране на технологични флуиди при приложения с висока чистота във фармацевтичната и биотехнологичната промишлености.

sxultrapure-640x360(shadow)

Открийте помпата UltraPure на Alfa Laval

Представяме ви помпата SX UltraPure, която е създадена специално за транспортиране на чувствителни флуиди ефикасно и ефективно.

Чувствителност – най-добрият избор за транспортиране

С мултилобната геометрия на ротора си помпата SX UltraPures на Alfa Laval предлага малки пулсации и щадящо изпомпване. Това я прави най-добрия избор за пренасянето на чувствителни продукти, като кръв, плазма и живи култури, които изискват щадящо манипулиране, за да може срязването да се сведе до минимум и да се предотврати увреждане на продукта. Тази одобрена от EHEDG помпа е проектирана както за почистване на място, така и за стерилизация на място.

Характеристики – защита на качеството на крайния продукт

Малки пулсации, малко срязване и нисък шум при гарантиран ефективен пренос на флуида – това са отличителните белези на помпите SX UltraPure на Alfa Laval SX, които осигуряват възпроизводимост на процесите, подобрено качество и добив на продукта. Това високо ниво на техническите показатели се постига благодарение на задълбоченото разбиране на потоците и на точната геометрия на роторите и корпуса на роторите. За тази цел Alfa Laval използва изчислителна флуидна динамика (CFD).

Подобрена безопасност за потребителя

Роторните лобни помпи SX UltraPure на Alfa Laval са с проектни отличителни характеристики, които максимизират производителността и минимизират риска от замърсяване. Те включват нископрофилна роторна гайка, хигиенични механични уплътнения с фронтално зареждане, уплътнение на предния капак с дефинирана компресия, еластомери от USP Клас VI, напълно дренираща се глава на помпата с ъгъл на падане от 3°, подобрени повърхностни покрития и небоядисан редуктор от неръждаема стомана. Освен това омокряните компоненти имат пълна проследимост 3.1 и производствена прозрачност с пакета документация Q-Doc, базиран на GDP (Добрата документална практика), гарантиращ сигурност за потребителите.

Пригодност за почистване придружена с доказана надеждност

Проектирана с максимална пригодност за почистване и с лесен достъп, помпата SX UltraPure на Alfa Laval е едно стабилно и надеждно решение с ниски разходи за поддръжка. Alfa Laval произвежда всички части на помпата, включително корпуса на ротора и високопрецизните ротори. Това улеснява поддръжката и гарантира пълна взаимозаменяемост на резервните части за роторите.

За надеждна работа и по-ниски разходи за поддръжка здравата конструкция на редуктора от неръждаема стомана се предлага с усилени валове и с възли за блокиране на въртящия момент, като навсякъде са предвидени конусни ролкови лагери. Универсалната конструкция на редуктора осигурява гъвкавост при монтиране на помпите с входни и изходни отвори във вертикално или хоризонтално положение.

Глобално покритие с местно присъствие

Предлагани в 14 различни модела, роторните лобни помпи SX UltraPure на Alfa Laval могат да се справят с голямо разнообразие от изисквания за вискозитет и температура с дебити до 115 m3/h, налягания до 15 bar и температури до 150 °C. Като гаранция, че за конкретното приложение е избрано правилното уплътнение, се предлага широка гама от уплътнения. Стандартизирани за лесно специфициране, достъпни в световен мащаб и поддържани локално, гарантиращи повторяемост на процеса и увеличено време на безотказна работа.

Сертифициране, спецификация и стандарти

За да се подпомогнат квалификацията, валидирането и контролът над всякакви промени, роторните лобни помпи SX UltraPure на Alfa Laval се доставят с пакета документация Q-Doc. Те отговарят на хигиенните стандарти EHEDG, 3.1 и FDA, като са одобрени и от ATEX за употреба във взривоопасни среди. За по-подробна информация се запознайте с приложената документация.

Ползи от продукта

  • Чувствителност
  • Технически показатели
  • Безопасност за потребителя
  • Пригодност за почистване
  • Надеждност

Търсите документация за вашата помпа UltraPure на Alfa Laval?

Всички помпи UltraPure на Alfa Laval се доставят с Alfa Laval Q-doc – нашият пакет документация, осигуряващ пълна проследимост на всички свързани с продукта части, като стомана, гарнитури и др.  Alfa Laval Q-doc винаги осигурява перфектно съвпадение и предотвратява потенциални пропуски, които биха могли да наложат повторно валидиране.  Qdoc валидиране
Qdoc validaton

Продуктов каталог

Най-новата онлайн версия „Под ръка“

Намерете продукт на Alfa Laval

How it works

Конструкция на SX UltraPure

Роторните помпи на Alfa Laval са конвенционални помпи с положително изместване, с корпус на ротора, капак на ротора, ротори, роторни гайки, валове, редуктор, уплътнения на вала и еластомери. Помпите работят, без в главата на помпата да има вътрешни контактни части.
Помпата SX UltraPure може да бъде доставяна или като помпа с гол вал, или монтирана на основна плоча и комплектована със съединително звено, защитен щит, мотор-редуктор и капак, за лесното й инсталиране, включване и пускане в експлоатация.

Стандартните конструктивни материали за всички омокряни части са неръждаема стомана 316L, както и небоядисан редуктор от неръждаема стомана. При заявка могат да бъдат доставяни и други материали. Освен това Alfa Laval произвежда всички части на помпите, включително корпуса на ротора и високопрецизните ротори. Това улеснява поддръжката и гарантира пълна взаимозаменяемост на резервните части за роторите.

Принцип на действие

Роторите се задвижват от зъбна предавка в редуктора на помпата, което осигурява прецизна синхронизация, или тайминг, на роторите. Въртящата се в обратна посока задвижваща система е съоръжена с два ротора, които се въртят в противоположни посоки в главата на помпата. Флуидът се пренася през помпата в кухините, образувани между цилиндричната част на ротора и вътрешността на корпуса на ротора.
