Промишлена серия, полузаварени

Полузаварените пластинчати топлообменници са подходящи за охлаждане, химически процеси и различни видове промишлени режими. Уникалната уплътнителна система RefTight™ на Alfa Laval гарантира дълготрайно уплътняване през заварените канали, тъй като лазерната заварка е от външната страна на пръстеновидния уплътнителен жлеб. Гладката повърхност осигурява плътно равномерно уплътнение по целия уплътнителен пръстен.

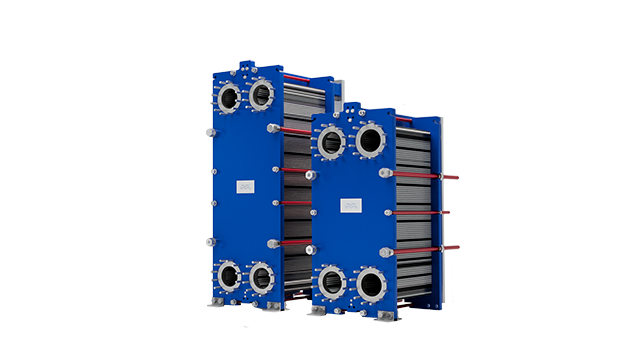

semi welded plate heat exchangers

Високо ефективен и гъвкав

  • Компактен уред, който пести място
  • отличната енергийна ефективност
  • Безопасно и надеждно уплътняване без риск от вътрешно замърсяване
  • Устойчив на умора при налягане и температурна умора

Можете да поръчате полузаварена линия Alfa Laval Industrial за различни температурни програми, различни ограничения на спада на налягането, различни флуиди и работно налягане. Различните размери в продуктовата линия обхващат пълната гама капацитети и потоци за топлопредаване. Всички топлообменници са внимателно проектирани и подбрани за постигане на оптимална производителност.

.

По-високите налягания изискват по-висок стандарт

Ако вашите режими за отопление и охлаждане изискват по-високо налягане, време е вашият бизнес да поиска по-висок технологичен стандарт. Открийте надеждност и ефективна топлопроизводителност с гамата полузаварени топлообменници Alfa Laval.

DNS highpressure 640x360

Високо ефективен с уникална уплътнителна система

Промишлените полузаварени пластинчати топлообменници Alfa Laval са подходящи за течности и газове, несъвместими с обикновени уплътнения, или които работят при по-високо налягане. Често се използват в хладилни приложения за изпаряване и кондензация на амоняк и CO2.

Уникалната уплътнителна система RefTight™ на Alfa Laval гарантира дълготрайно уплътняване през заварените канали, тъй като лазерната заварка е от външната страна на пръстеновидния уплътнителен жлеб. Гладката повърхност осигурява плътно равномерно уплътнение по целия уплътнителен пръстен.

Какво прави нашите пластинчати топлообменници толкова надеждни, ефективни и експлоатационно годни?

Оборудвани с добре проектирани функции, които имат важно значение, полузаварената линия топлообменници Alfa Laval Industrial е лесна за техническо обслужване и има дълъг експлоатационен живот.

Уплътнителна система RefTightTM

Висококачествено уплътнение с гарнитура за работа под високо налягане

Площ на разпределение
CurveFlow™

Подобрява потока на флуидите и намалява до минимум риска от замърсяване.



OmegaPort™
некръгли отвори

Подобряват потока на флуида и топлинната ефективност.

Приставка за уплътнение
ClipGrip™

Осигурява перфектно уплътнение и безпроблемно техническо обслужване.

Петточково центриране

Осигурява надеждно позициониране на пластината и лекота на обслужване при големи уреди.

Т-профилна ролка

Осигурява по-ниско положение на уреда, което е лесно за обслужване.

How it works

.

Площта на топлопредаване на топлообменник в уплътнена рамка се състои от редица гофрирани пластини, сглобени между рамката и притискащите плочи, които запазват проектното налягане. С цел постигане на най-голямата топлопроизводителност и на много малка температурна разлика, флуидите обикновено протичат в насрещен поток през топлообменника.

Уплътняването между пластините на промишлената полузаварена линия се прави чрез редуване на лазерни заварки и уплътнения. Лазерно завареният канал позволява използване на флуиди, които не са съвместими с нормалните уплътнения, но също така позволява по-високо проектно налягане от топлообменниците изцяло в уплътнена рамка. Освен това уплътнителната система RefTight™ на Alfa Laval гарантира еднаква уплътнителна сила върху цялото уплътнение.

Предлагаме промишлена полузаварена линия с различни дълбочини на пресоване, шевронни ъгли и различни форми на гофриране, които са внимателно проектирани и подбрани за постигане на оптимална производителност. CurveFlow™ и площта за разпределение, модел шоколадови блокчета, са две налични конструктивни характеристики, които гарантират равномерното разпределение на флуидите по цялата пластина.  Резултатът е, че цялата повърхност на топлопредаване е напълно оползотворена и се избягват застояли зони, които могат да доведат до замърсяване.

Голямото завихряне на потока между пластините води до по-голямо топлопредаване, последствието обаче е спад на налягането. Нашите топлоинженери-проектанти могат да ви помогнат да проектирате и изберете модела и конфигурацията, които са подходящи за нуждите на вашето приложение, така че да ви осигури максимална топлопроизводителност и да намали до при минимум спада на налягането.
