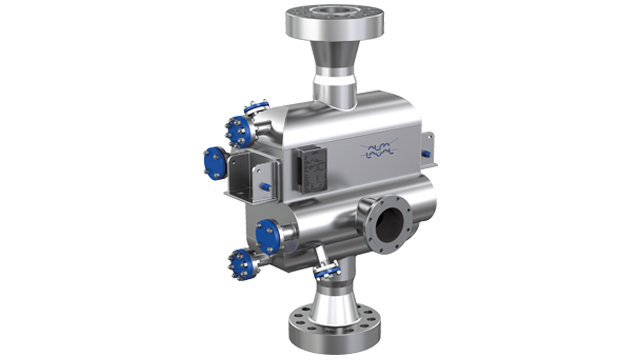

Printed circuit heat exchangers
Доверете се на резултатите от 15 години доказана ефективност. Топлообменниците с отпечатана пластина на Alfa Laval съчетават превъзходна здравина и цялост с изключително висока скорост на топлообмен – всичко това в устройство, което е до 85% по-малко и по-леко от сравними тръбни многопластови топлообменници и тези с тръбна серпентина. Уникалният дизайн води до отлична производителност, по-ниски разходи за монтаж и експлоатация, както и подобрена безопасност.
Първокласна ефективност с възможно най-малки габарити
- Изцяло изработен от неръждаема стомана дизайн, предлага се в стандартни или напълно персонализирани конфигурации
- Издръжливата конструкция се справя с налягания до 1250 bar (18 125 psi) и температури в диапазона от -196 °C (-320 °F) до 800 °C (1472 °F)
- Защитен срещу пулсации от налягането на флуида и вибрации, предизвикани от потока на флуида, които могат да причинят откази поради умора
- Пълна съвместимост с Кодекса за котли и съдове под налягане на ASME (раздел VIII, подраздел 1 със сертификационен знак U) и маркировка CE
- Съответствие с ISO 19880 и SAE J2601 за дозатори за зареждане с водород.
Топлообменниците с отпечатана пластина на Alfa Laval са изключително компактно решение за подобряване на устойчивостта в морски приложения, нефтени и газови приложения, топлинна и възобновяема енергия (като например системи за съхранение на топлинна енергия, свръхкритични CO2 цикли за производство на енергия, предварително загряване на горивен газ за газови турбини, станции за зареждане с водород и др.).
Фотохимично ецвани микроканали за флуида осигуряват изключително висока топлопроизводителност, докато най-съвременното дифузионно заваряване (слепване) произвежда твърдо ядро с площ за топлообмен.
Комбинираният резултат е максимална ефективност и минимални габарити, осигуряващи най-ниски възможни общи разходи за експлоатационния цикъл.
Приложения
Топлообменниците с печатна платка на Alfa Laval са специфично проектирани да осигурят несравнима компактност и ефективност при изискващи чистота задачи и такива с високо налягане, които са извън възможностите на други заварени пластинчати топлообменници. Издръжливата конструкция може надеждно да се справи с налягания, вариращи от пълен вакуум до 1250 bar (18 125 psi).
Типичните морски приложения включват изпаряване под високо налягане в системи за захранване с горивен газ (FGSS), регазификация с LNG на морски съдове тип FSRU и SRV™. В енергийния сектор топлообменниците с печатна платка се използват при преработка на газ и криогенни приложения с LNG. Обикновено това са офшорни системи за компресиране на газ, въглеводороден газ и точка на оросяване на вода. При LNG, където е желателно висока регенерация на енергия, те се използват в системи за обработка тип EFG (End Flash Gas) или BOG (Boil Off Gas). Те могат да бъдат открити и в предварително загряване на горивен газ от турбини и свръхкритични приложения с въглероден диоксид (sCO2) за производство на енергия.
В приложенията за възобновяема енергия топлообмениците с отпечатана пластина се доказват като чудесна технология, подходяща за процеси за дълготрайно високотемпературно съхранение на енергия (LDES), както и за развиващи се нишови употреби в улавянето на въглерод.
Комбинирането на доказаните предимства на нашата класическа PCHE конструкция с технологията ни против замръзване 3DPlate™ също така дава възможност за използване в цялата енергийна верига на станция за зареждане с водород – от течност до газ. В станциите за зареждане с водород, PCHE на Alfa Laval са идеално решение за предварително охлаждане на водород, като предлагат възможности за намаляване на времето за зареждане и времето за изчакване между зарежданията, като същевременно минимизират разходите за монтаж.
Технически данни
Проектно налягане
EN/CE/PED вакуум до 1250 barg (18 125 psig)
ASME вакуум до 1250 barg (18 125 psig)
Проектна температура
316/316L SST –196 °C (криогенно) до 800 °C (–321 °F до 1472 °F)
Връзки
Персонализиране с малки до големи тръби (¼ до 30)
Стандартни материали
304L или 316L SST (други материали са налични при заявка)
Размери/тегло
По заявка, съобразно изискванията, вариращи от няколко килограма до десетки тонове
Как работи
Принцип на работа
Топлообменниците с печатна платка работят с две или повече среди от противоположните страни на дифузионно заварена плоча. Възможно е да има потоци с високо налягане от двете страни, а 2D или 3D моделът на плоча може да бъде оптимизиран, така че да осигури необходимата топлинна дължина и спад на налягането.
Конструкция
Конструкцията на топлообменник с отпечатана пластина има сложен модел на потока, химически ецнат върху плоски листове материал. Този модел на потока е оптимизиран за всяка конкретна задача на клиента, така че да осигури необходимите топлинни и хидравлични характеристики. Всеки модел на плочата на веригата на потока може да бъде различен, което дава възможност за асиметрични потоци и оптимизирано двуфазно поведение.
След това отделните плочи се нареждат в блок и се заваряват дифузиуонно (слепват) в най-съвременна пещ при висока температура и налягане. Множество блокове могат да бъдат заварени заедно, така че да се създаде необходимата топлинна мощност или топлообменна площ. Входящи и изходящи колектори на потока, изисквани от клиента съединения и (ако е необходимо) съединения за източване, вентилация или почистване допълват възлите на колектора, които са заварени към завършеното основно ядро, с което топлообменникът е завършен.
С тази конфигурация са постижими проектни налягания до 1250 bar (18 125 psi) при използване на неръждаема стомана 304/316.
Площите на топлообменната повърхност са съобразени с изискванията.
Уникални характеристики, които ни отличават
Alfa Laval има повече от 80 години опит в технологиите за топлообмен, като непрекъснато разработваме нови иновации, за да подобрим ефективността, надеждността и устойчивото въздействие на нашето оборудване. Нашите топлообменници с печатна платка притежават редица уникални характеристики, които няма да откриете никъде другаде.
OptiBond™
Издръжливо и компактно решение за нужди от високо налягане
Най-съвременната технология за дифузионно заваряване (слепване) осигурява най-висока издръжливост и термична ефективност в изключително компактен заварен пластинчат топлообменник.
3DPlate™
Предотвратява запушване при условия на замръзване
Патентован 3D модел на плоча поддържа висока ефективност и максимален период на безотказна работа при използване на флуиди на водна основа, като например гликоли, в криогенни приложения.
