Alfa Laval - Санитарен сферичен кран SBV

Санитарен сферичен кран SBV

Санитарните сферични вентили се отличават с пълнопроходна конструкция, позволяваща протичане на целия поток на флуида с минимален спад, което ги прави идеални за работа с вискозни течности или с течности, съдържащи частици, в хранително-вкусовата, химичната и фармацевтичната промишленост, както и при производството на напитки.

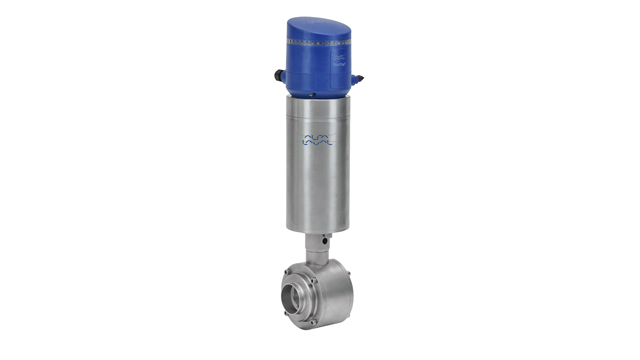

SBV Ball Valve w ThinkTop V50 640x360

Надеждна пълнопоточна работа

Санитарните сферични вентили (SBV) на Alfa Laval са пълнопроходни вентили, които осигуряват контрол на положенията включено/изключено с минимален спад на налягането. Отворът на вентила е с диаметър, който е еднакъв с този на тръбопровода, и това позволява на флуидите да протичат свободно през отворените вентили. Ограничението на потока е сравнимо с това на права тръба. Това прави вентилите SBV подходящи за:

  • Работа с флуиди, които са вискозни или съдържат твърди, полутвърди или абразивни частици
  • Използвайте вентилите във всички случаи, когато вътрешното почистване на технологичните линии е от особена важност
  • Приложения, които изискват щадяща обработка на продукта
  • Приложения за почистване на място (CIP)

Автоматично или ръчно управление

За осигуряването на по-голяма гъвкавост вентилите SBV на Alfa Laval могат да бъдат доставяни с възможност за ръчна или автоматична работа.

Ръчна работа: Вентилите SBV се отличават със завъртащи се на четвърт оборот ръкохватки от неръждаема стомана за механично блокиране на вентилите в отворено или в затворено положение.

Автоматична работа: Вентилите SBV използват стандартни пневматични изпълнителни механизми, които не се нуждаят от поддръжка. Активираните вентили се доставят като нормално затворени вентили (NC), които се управляват дистанционно с помощта на сгъстен въздух. Те обаче могат да бъдат лесно преработени в конфигурация на нормално отворен вентил (NO). Изпълнителните механизми могат да бъдат оборудвани с блоковете за управление и сензорен контрол ThinkTop на Alfa Laval. Като опция се предлага и безконтактен сензор заедно с монтажната му скоба.

Компактна и опростена конструкция на сферичните вентили

Лесни за вграждане във всяка технологична линия, вентилите SBV на Alfa Laval се отличават с проста конструкция с плаваща сфера, което гарантира здраво уплътнение и позволява аксиално преместване, предотвратявайки завъртането. Те са устойчиви на хидравлични удари и са напълно нечувствителни към пикове на налягането в тръбопроводите.

Подпружинените саморегулиращи се уплътняващи пръстени осигуряват много надеждно уплътнение на стеблата на вентилите. Вентилите с автоматично управление SBV имат на капака си инспекционни отвори за лесна проверка на уплътнението на стеблото.

Лесни за поддръжка сферични вентили

Състоящата се от три детайла конструкция без движещи се части осигурява лесен достъп до всички компоненти на вентила, което прави поддръжката му бърза и лесна. Издръжливите PTFE легла на вентилите спомагат за удължаване на интервалите за сервизно обслужване. За поддръжката не са необходими никакви специални инструменти.

Гама от санитарни сферични вентили

Гамата от санитарни сферични вентили на Alfa Laval се състои от два стандартни модела вентили.

  • Вентили SBV с ръчна ръкохватка или с автоматично действие за приложения, които включват високи работни налягания до 16 bar и температури до 150°C и при които се изискват системи за вътрешно почистване на технологичните линии.
  • Сферичните вентили Tri-Clover® са за приложения, които изискват пропускането на пълен поток с минимална турбуленция на потока и минимален спад на налягането. За приложенията, за които намаляването на риска от потенциално задържане на продукта е важно, се предлагат допълнителни капсулирани легла.

За по-подробна информация се обърнете към документацията.

Ползи от продукта

  • Надеждна пълнопоточна работа
  • Компактна и опростена конструкция на сферичните вентили
  • Безопасни при хидравлични удари
BallValve

How it works

Конструкция

Санитарните сферични вентили SBV на Alfa Laval се състоят от тяло на вентила, два фланеца, легла от PTFE на вентилите, сфера, блок на стебло, както и ръкохватка за ръчна работа, или капак и пневматичен изпълнителен механизъм за автоматичната работа на вентила. За бързата и лесна инспекция и поддръжка вентилите се сглобяват и разглобяват лесно с помощта на фланцови винтове със заварени краища.

Принцип на действие

Във вътрешността на тялото на вентила между два фланеца и две PTFE легла на вентила е позиционирана прецизно изработена сфера с отверстие или отвор.

Опции

  • Завъртана на четвърт оборот ръкохватка за ръчна работа на вентила или пневматичен изпълнителен механизъм за автоматична работа
  • Скоба за монтаж на индуктивни безконтактни превключватели
  • Блок за управление и сензорен контрол на вентилите ThinkTop®
  • Фитинги съгласно изисквания стандарт (ISO или DIN)
  • Капсулирани PTFE легла на вентилите
  • Връзки за почистване на леглата на вентилите
  • O-пръстени от NBR, Q (Силикон), FPM (Витон)
