LKB-F

Специална версия на дроселните вентили LKB, която улеснява свалянето на тялото на вентила, без да се налага разглобяване на тръбопроводната система. Това от своя страна улеснява извършването на ремонт, сервизно обслужване и подмяна с минимално прекъсване на работата.

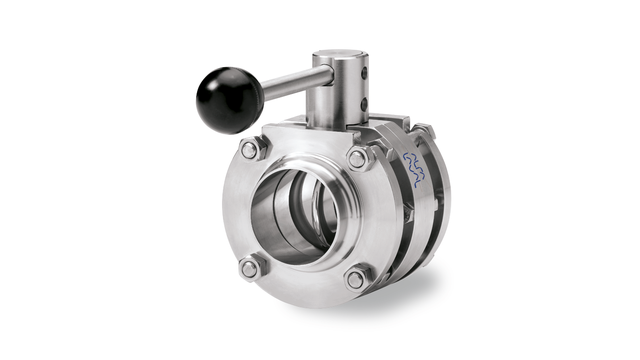

butterfly valves lkb-f left side 640x360

Пълна гама, пълен спектър

Гамата дроселни вентили LKB на Alfa Laval се състои от модулни блокове, предназначени да отговарят на целия спектър от изисквания при работни налягания от пълен вакуум до 10 bar. Всички вентили са съвместими с изискванията на FDA и са предназначени за употреба в голям спектър от системи с тръби от неръждаема стомана, като могат да бъдат изработени така, че да отговарят на изискванията на практически всеки стандарт за монтаж. Вентилът LKB-F на Alfa Laval  за фланцови връзки е предназначен за лесно сваляне на тялото на вентила, без да се налага разглобяване на тръбопроводната система. Както за ISO, така и за DIN.

Надеждна работа

Дроселните вентили LKB-F се предлагат с няколко характеристики, които гарантират надеждната им експлоатация. Отлично полираният диск от неръждаема стомана с гладкост на повърхността до Ra<0.8 µm и закрепените върху стеблата на диска лагерни втулки предотвратяват износването „метал към метал“ и осигуряват по-плавно движение на диска.

Диаметърът на стеблото осигурява особено ниско съпротивление на потока на флуида, като гарантира щадяща обработка на продуктите с малък и среден вискозитет. В допълнение на това технологията на Alfa Laval за уплътняване осигурява по-добра термична стабилност, по-добра химична устойчивост и подобрена якост на опън.

Ръчно или автоматизирано управление

Дроселните вентили LKB-F на Alfa Laval могат да бъдат оборудвани с блокираща се ръкохватка за ръчната работа на вентила или с изпълнителен механизъм в комбинация или с блок за индикация на вентила, или с блоковете за управление и сензорен контрол ThinkTop на Alfa Laval.

За ръчната работа: Alfa Laval предлага пълна гама от ръкохватки, включително многопозиционна блокираща се ръкохватка.

За автоматичната работа: Предлага се селекция от различни изпълнителни механизми; специалната конструкция с две пружини позволява прилагането на максимален въртящ момент към диска на вентила, когато той е в отворено или в затворено положение. Това улеснява интегрирането на тези вентилни блокове в по-големи системи, работещи от една централна точка, и/или възможността те да работят автоматично за постигане на максимална ефективност.

Ползи от продукта

  • Лесна поддръжка
  • Здрава конструкция
  • Модулна, с вентилите LKB

Как работи

Конструкция

Вентилът се състои от две половинки на тялото на вентила, диск на вентила, втулки за стеблото и уплътняващ пръстен. Вентилът се сглобява с помощта на болтове и гайки. Ръкохватката е монтирана върху вентила с помощта на система капачка/блокиране и винт.

Принцип на действие

Стандартната гама дроселни вентили LKB-F на Alfa Laval е проектирана да работи или ръчно, или автоматично.

Ръчна или автоматична работа за LKB и LKB-F

Автоматичният дроселен вентил LKB се управлява дистанционно с помощта на сгъстен въздух и с пневматичен изпълнителен механизъм.

Изпълнителният механизъм контролира аксиалното движение на буталото, което завърта вала на 90°. За да осигури ефективно затваряне на вентила, приложеното от изпълнителния механизъм усилие се увеличава, когато дискът на вентила влезе в контакт с уплътнителния пръстен на вентила. Изпълнителният механизъм се предлага в три стандартни версии: нормално затворен (NC), нормално отворен (NO) и задействан с въздух/въздух (A/A). Предлага се ръчна ръкохватка.



.
