Alfa Laval - Уникален DV-ST UltraPure

Уникален DV-ST UltraPure

Мембранните клапани Unique DV-ST UltraPure на Alfa Laval са естественият избор както за фармацевтичната и биотехнологичната индустрия, така и за други индустрии фокусирани върху хигиената. Компактните и леки клапани включват серия основни части, включително тела на клапани, мембрани, задвижващи механизми и дръжки. Възможността за избор предоставя множество конфигурации, които да отговарят точно на специфичните нужди на клиента.

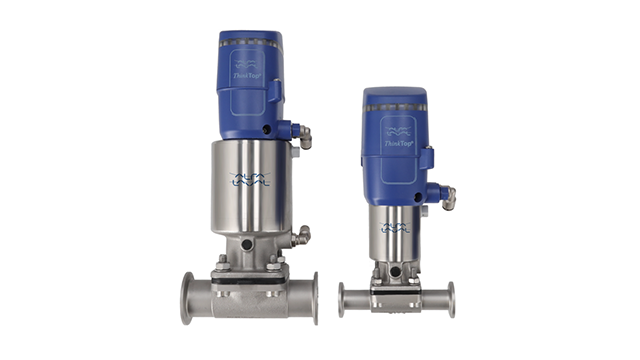

Alfa Laval DV-ST UltraPure with ThinkTop  V50 & Slim seat trick house 640x360

Висококачествени корпуси на клапаните, доказани мембрани, надеждни задвижващи механизми

  • Компактен, лек, лесен за почистване дизайн – висококачествени корпуси на клапаните и ниска Ra стойност на грапавост на повърхността
  • Намален риск от замърсяване – напълно документиран, създаден за асептична работа със стандартно тяло на нискоферитния вентил (възможност за избор на к
  • Надеждна, дълготрайна мембрана – изработена от висококачествен етилен-пропилен-диен еластомер (EPDM) за непрекъсната работа на пара при температури до
  • Клапаните са адаптивни, подходящи за всички задвижващи механизми от неръждаема стомана, налични в два варианта – тънкoслоен и за високо налягане, обез
  • Лесен монтаж, валидиране и квалификация, подкрепени от обширен пакет документация на Alfa Laval Q-doc и мрежа от партньори за услуги

Мембранният клапан Unique DV-ST UltraPure се предлага за пневматично или за ръчно управление. При пневматичното управление клапаните се направляват от задвижващи механизми, които работят при налягане на продукта до 10 бара, в зависимост от размера на клапана, материала на мембраната (EPDM, PTFE/EPDM и TFM/PTFE) и избрания задвижващ механизъм. Има възможност за избор на лесни за монтаж индикационни и контролни устройства.

При ръчното управление клапаните се управляват чрез завъртане на дръжка прикрепена към оста. Дръжката разполага със стандартна защита срещу пренатягане, за удължаване на живота на мембраната. Всички стоманени части са изработени от неръждаема стомана или композитен материал, в зависимост от вида на дръжката.

.

Дълготраен живот на клапана

Задвижващ механизъм от неръждаема стомана без поддръжка с дизайн, който позволява да се използва под налягане и осигурява висока устойчивост на корозия. Това гарантира безпроблемна работа и дълготраен експлоатационен живот.

Задвижващи механизми за тесни пространства и високо налягане

Всички задвижващи механизми от неръждаема стомана за мембранен клапан Unique DV-ST UltraPure на Alfa Laval се предлагат в два вида; за стандартна работа и работа под високо налягане. И двата вида се предлагат като стандартни ATEX сертифицирани изпълнителни механизми, в нормално затворени (NC), нормално отворени (NO) или въздушни/въздушно активирани (A/A) версии.

  • Уникалният мембранен клапан на Alfa Laval DV-ST UltraPure Slim (SS/SL) има стандартния задвижващ механизъм, който се справя с нормалното налягане на продукта до 10 бара (∆ = 100%), в зависимост от размера на клапана и материала на мембраната. Тази версия е тънка и компактна и свежда до минимум неизползвания промеждутък между клапаните и улеснява лесното инсталиране на правилния ъгъл на източване – дори когато пространството е ограничено. Задвижващият механизъм SS/SL също се предлага с опционален ограничител на хода за контрол на потока.
  • Уникалният мембранен клапан на Alfa Laval DV-ST UltraPure High Pressure (SS/HP) има изпълнителен механизъм, който се справя с високото налягане на продукта до 10 бара (∆ = 0%), в зависимост от материала на мембраната. Версията SS/HP осигурява безопасна и стабилна работа в системи с високо налягане.

Уникална DV-ST UltraPure технология на клапаните

Изработена от най-високо качество, Unique DV-ST има корпуси на клапани с ниско съдържание на делта-ферит и дефинирано съдържание на сяра във всички ковани и блокиращи клапани. Двупосочните клапани, включително и накрайниците са изковани от един блок. Предлагат се Т–клапани и изпускателни клапани, изработени от един блок. Клапаните се предлагат в различни конфигурации и материали.

Изобретени с дизайн тип улей, асептичните мембранни клапани се предлагат с твърди или меки съединения от PTFE с EPDM като подложка към чиста EPDM мембрана. Клапанът може да се управлява ръчно или с пневматични задвижващи механизми, които се доставят с набор от сензорно и контролно оборудване, включително контролни блокове, индикатори за положение, ограничители на хода и уреди за позициониране на клапаните.

Всички мембрани имат дата на годност, възможност за проследяване на материалите с които са били изработени, а също и отговарят на класификациите на FDA/USP и са съвместими с TSE/ADI.

Обслужване и надеждност

Вентилите се доставят с Alfa Laval Q-doc, цялостен пакет документация, който осигурява пълна прозрачност на цялата верига на доставки. Това спомага за безпроблемните процедури за покупка и монтаж и улеснява процедурите за квалификация, валидиране и контрол на промените. Въз основа на БВП, Q-doc обхваща всеки аспект на биотехнологичното и фармацевтичното оборудване и предоставя на клиентите прозрачно и добре документирано осигуряване на качеството на произведеното оборудване.

Уникалният дизайн също има значение


Използваме клапаните DV-ST UltraPure от дълго време, така че знаем, че са много надеждни и че мембраните са дълготрайни.

Хорст Нойланд, главен инженер в завода на Bayer HealthCare във Вупертал, Германия
.

Брошура: Мембранни клапани Unique DV-ST на Alfa Laval

Със своя модулен дизайн и подобрена съвместимост, мембранните клапани Unique DV-ST UltraPure на Alfa Laval са изработени от поредица основни части, които позволяват лесна адаптация към широк спектър от приложения.

Alfa Laval Unique DV-ST UltraPure Diaphragm Valves brochure 640x360

How it works

.

Стандартният клапан Unique DV-ST UltraPure се състои от корпус на клапана, мембрана, дръжка или задвижващ механизъм. В ръчната версия, завъртането на ръкохватката изтласква компресора надолу по мембраната, като го притиска към улея на корпуса на клапана и го затваря. Можете също да използвате пневматичен задвижващ механизъм за управление на клапана. Задвижващият механизъм контролира аксиалното движение на буталото, като отваря или затваря клапана в зависимост от функцията на задвижването. Стандартните изцяло задвижващи механизми от неръждаема стомана се предлагат в две версии: Unique DV-ST UltraPure Slim (SL) за стандартни работни дейности и Unique DV-ST UltraPure High Pressure (HP) за работа при високо налягане. И двата са налични като нормално затворени (NC), нормално отворени (NO) или въздушни/въздушно активирани (A/A) клапани, както и във версии ATEX за използване в потенциално експлозивна атмосфера.



.
