Alfa Laval - SB вентил за освобождаване на налягане

SB вентил за освобождаване на налягане

За да предотврати повреди на резервоара и да помогне за осигуряване на безопасна работа, вентилът за понижаване на налягане SB Pressure Relief Valve на Alfa Laval защитава намиращия се под налягане резервоар в случай на свръхналягане. Той е предназначен за санитарни цели в пивоварната, млечната и хранително-вкусовата промишленост, както и за производството на напитки. Вентилът може да бъде интегриран със системата за монтаж върху резервоар SCANDI BREW®.

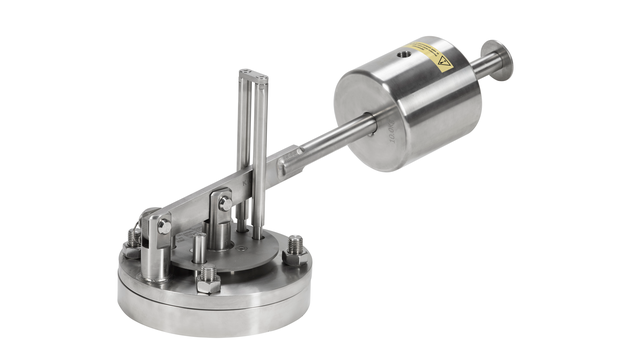

sb pressure relief valve right side 640x360

Ефективно понижаване на налягането

Този вентил за понижаване на налягането отстранява излишната течност, която създава свръхналягане в резервоара по причина на препълването му. Когато налягането в резервоара надвиши предварително зададената стойност, вентилът за понижаване на налягането се отваря, за да изпусне флуид, в случай на препълване с течност, а когато налягането в резервоара се върне до нормалното си ниво, вентилът се затваря.

Лесна за почистване санитарна конструкция

Малкото движещи се части и гладките повърхности от неръждаема стомана без пукнатини правят този вентил лесен за почистване. Когато вентилът е в затворено положение, той се почиства като част от процедурата на цикъла „Почистване на място“ (CIP). За щателното почистване на леглото на вентила се предлагат допълнително пневматично устройство за принудително отваряне и предпазител от пръски.

Ползи от продукта

  • Икономична и санитарна конструкция
  • Превъзходна хигиена
  • Персонализиран, за да отговори на изискванията на процеса
  • Лесен за почистване

How it works

Конструкция

Вентилът за понижаване на налягането SB Pressure Relief Valve на Alfa Laval е предпазен вентил с пълна товароносимост. Той отговаря на изискванията на PED 97/23/EC, EN 4126-1 и EN 764-7 и се предлага в две версии:

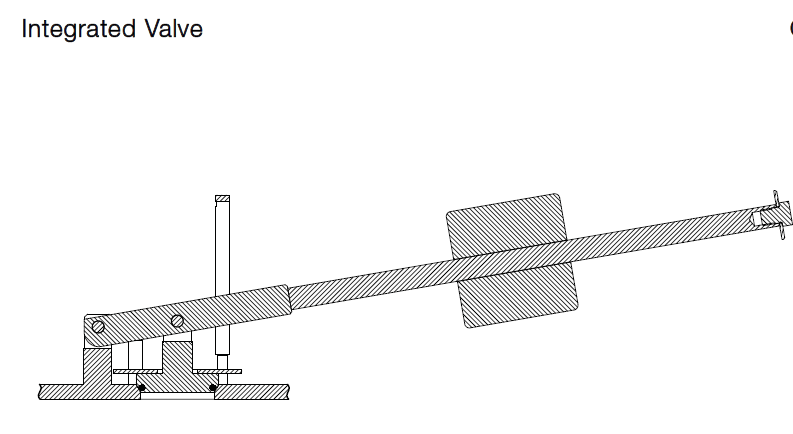

  • Интегриран със системата за монтаж върху резервоар SCANDI BREW®

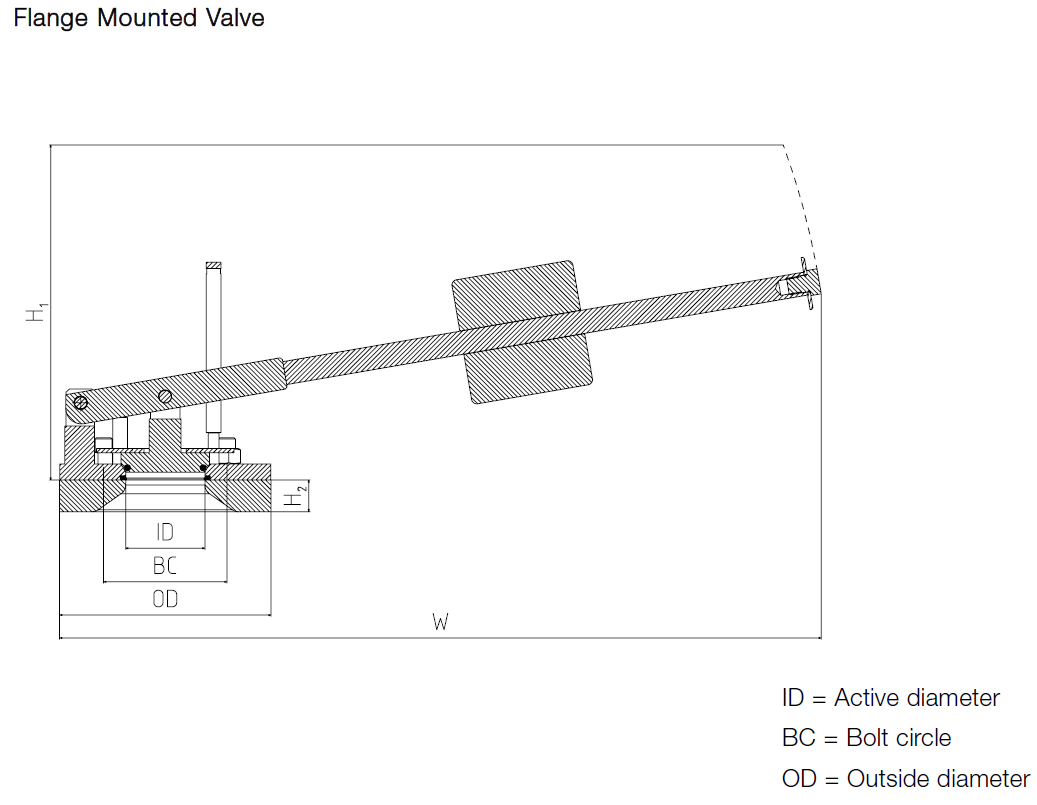

  • Монтиран върху свой собствен контрафланец

Принцип на действие

Предпазният вентил за понижаване на налягането се доставя с комплект на противотежест и се блокира на предварително зададено налягане, което отговаря на изискванията на клиента за налягане на отваряне на вентила. Когато налягането в резервоара превиши стойността на предварително зададеното налягане на отваряне на вентила, той освобождава излишното налягане.

Предварително зададеното налягане на отваряне на вентила трябва да се зададе на стойност, която е над работното налягане на резервоара: 0.1 bar над работното налягане <1 bar, и 10% bar над работните налягания ≥ 1 bar. Вентилът трябва да е разположен хоризонтално. Максимално наклоняване от 10° е приемливо, но рамото на лостчето в такъв случай трябва да сочи навътре, към центъра на цилиндрично-коничната горна част на резервоара.

Почистване на място (CIP)

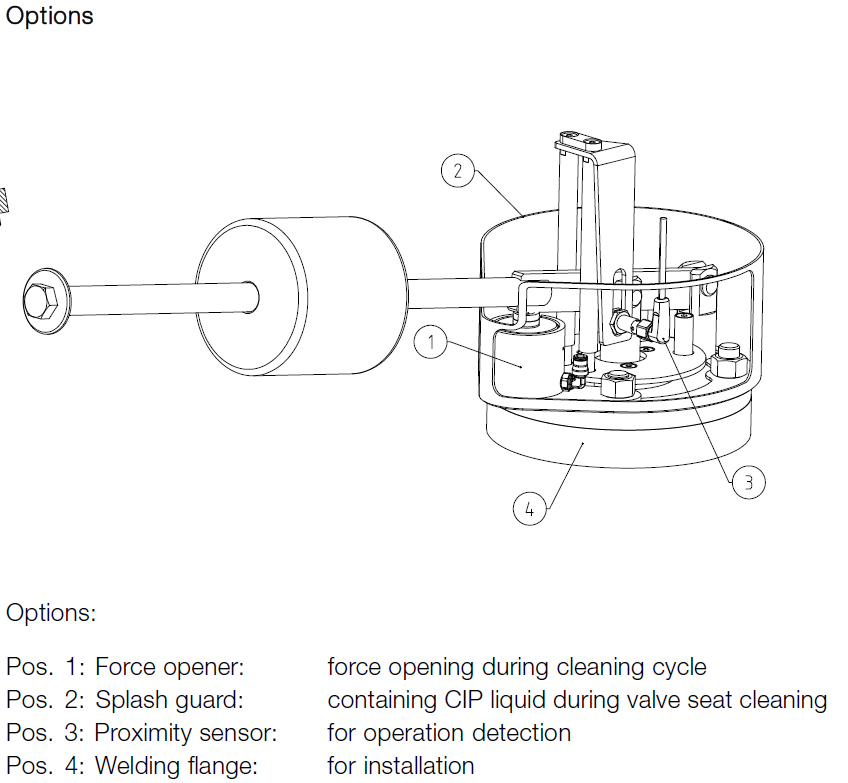

Вентилът се почиства в затворено положение от главата за почистване на резервоара. Това обаче не включва почистване на леглото на вентила. За да се включи леглото на вентила като неразделна част от цикъла на почистване, се предлагат допълнително пневматично устройство за принудително почистване и допълнителен предпазител от пръски.
