OptiLobe

Роторните лобни помпи Alfa Laval OptiLobe са икономични алтернативи за общи приложения, изискващи внимателна обработка на продуктите и простота при обслужването. Универсални, надеждни и енергийно ефективни, тези хигиенични помпи с положително изместване подобряват както гъвкавостта на процеса, така и надеждността при експлоатация.

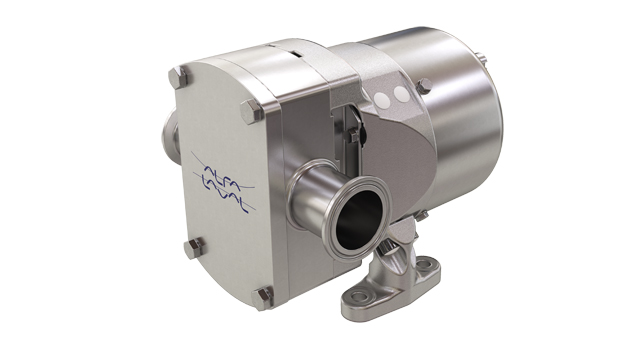

OptiLobe Rotary Lobe Pump 640x360

Щадяща и хигиенична конструкция в съчетание с икономична простота

  • Икономична и хигиенична помпа
  • Оптимално качество на продукта, което се дължи на щадящата работа с малки сили на срязване
  • Здрава конструкция за дълъг експлоатационен живот
  • Лесна поддръжка благодарение на самонагаждащите се уплътнения за фронтално зареждане
  • Ниски общи разходи за притежание

Доверете се на корозионноустойчивите роторни лобни помпи OptiLobe на Alfa Laval, изработени от неръждаема стомана, за да увеличите максимално гъвкавостта на процеса, да минимизирате риска от замърсяване и да улесните измиването. Разработени за употреба в хранително-вкусовата и млечната промишленост, в производството на напитки, а също и в бита и за личната хигиена, тези помпи с положително изместване отговарят на директивите на СЕ, както и на хигиенните стандарти на EHEDG, 3-A и FDA.

Технология на помпите OptiLobe

Възползвайте се от технологичните функции, които позволяват на роторните лобни помпи OptiLobe на Alfa Laval да добавят стойност към вашите процеси.

  • Здравата платформа, усъвършенстваната конструкция на уплътненията и дълготрайните лагери допринасят за по-продължителна безотказна работа и по-висока производителност.
  • Самонагаждащите се уплътнения с реално фронтално зареждане и с лицеви уплътняващи повърхности в пряк контакт с работната среда гарантират превъзходно почистване и смазване, които подобряват живота на уплътненията.
  • Опората на вала е изработена от здрав цял корпус на лагера и е с конусни ролкови лагери L10, предназначени за работа в тежки режими, с експлоатационен живот от най-малко 20 000 часа. Това допринася за стабилното задържане на вала и за по-балансирано натоварване, като по този начин намалява риска от контакт на главата на помпата, а същевременно намалява изискванията за поддръжка и увеличава времето за безотказна работа.
  • Допълнителни предни капаци за отопление/охлаждане в процеси за обработка на захарни разтвори, масло и маргарини, мармалади, масла за тяло, гелове и лосиони, при които продуктите са склонни да се втвърдяват при ниски температури.

Сервизно обслужване

Заводски установените регулировъчни шайби улесняват смяната на ротора, без при това да са необходими настройки или изменения на тайминга. Смяната на части в случай на необходимост също е опростена; за помпите с еднакви размери високопрецизните компоненти са взаимозаменяеми.

Модели продукти

Роторните лобни помпи OptiLobe се предлагат с 10 различни напора на помпата, които се базират на пет различни редукторни модула, като дебитите са до 77 m3/h, диференциалните налягания са до 8 bar, температурите на работната среда са до 130°C и размерите на отвора са с диаметри от 25 до 100 mm.

.

Брошура: Пълната гама роторни помпи OptiLobe на Alfa Laval

Открийте как помпата OptiLobe може да предложи рентабилно решение за щадящо и хигиенно третиране на продукта с помощта на роторна лобна помпа

BrochureThe complete Alfa Laval OptiLobe rotary pump range 640x360

How it works

.

Принцип на действие

Роторите се задвижват от зъбна предавка в редуктора на помпата, което осигурява точна синхронизация на трилобовите ротори.

Движението на въртящите се в противоположно направление ротори създава частичен вакуум, при което атмосферното налягане или други външни налягания принуждават флуида да постъпва в камерата на помпата. При въртенето на роторите се образува разширяваща се кухина, която се запълва с флуид. Когато лопатките се разделят, всяко гнездо образува кухина. Когато лопатките на ротора се зацепят, кухината изчезва и флуидът се измества към изходния порт.

OptiLobe – Как работи

Движението на въртящите се в противоположно направление ротори създава частичен вакуум, при което атмосферното налягане или други външни налягания принуждават флуида да постъпва в камерата на помпата. При въртенето на роторите се образува разширяваща се кухина, която се запълва с флуид. Когато лопатките се разделят, всяко гнездо образува кухина. Когато лопатките на ротора се зацепят, кухината изчезва и флуидът се измества към изходния порт.

Опции

Предни капаци за отопление/охлаждане в процеси, при които продуктите са с тенденция към втвърдяване при ниски температури.

Конструкция

Роторните лобни помпи на Alfa Laval са помпи с положително изместване с корпус на ротор, капак на корпуса на ротора, ротори, гайки за роторите, валове, уплътнения за редуктора и вала и еластомери. Помпите работят, без в главата на помпата да има вътрешни контактни части.

Помпата OptiLobe може да бъде доставяна или като помпа с гол вал, или монтирана на основна плоча и комплектована със съединително звено, защитен щит, мотор-редуктор и капак, за лесно инсталиране, включване и пускане в експлоатация.

Стандартните конструктивни материали са неръждаема стомана 316L за всички мокрещи се части, външна част изцяло от неръждаема стомана и EPDM за всички омокряни от продукта еластомери. Уплътненията на вала EasyFit са с реално фронтално зареждане, а за помпите със същия размер високопрецизните компоненти на машината са взаимозаменяеми.

Освен това Alfa Laval произвежда всички части на помпите, включително корпуса на ротора и високопрецизните ротори. Това улеснява поддръжката и води до пълна взаимозаменяемост на резервните части.

Част от по-широка гама помпи

Като част от гамата роторни лобни помпи на компанията помпите OptiLobe на Alfa Laval са проектирани с цел да осигуряват оптимална ефективност на процесите, безпроблемна експлоатация и добра енергийна ефективност за приложенията с високи изисквания. Alfa Laval предоставя пълна гама от технологии и спецификации на хигиенични помпи, за да отговори на изискванията на клиентите си по отношение на съхраняване на качеството на продукта, ефективност на процеса и лесна поддръжка.



Разработени за употреба в млечната и хранително-вкусовата промишленост, в производството на напитки, а също и за личната хигиена, както и в бита, тези универсални помпи са отличният избор за процеси, които изискват внимателна обработка на продуктите и простота при обслужването.





За да по-широка гама от помпи разгледайте тези категории помпи: центробежни помпи, периферни бутални помпи and Twin Screw.
