Compabloc

С над 30 000 топлообменници, работещи в тежки режими по целия свят, Compabloc е пазарен шампион по областта на топлопредаването. Проектиран е за отлична надеждност и производителност при трудни условия, с 3-5 пъти по-висока топлинна ефективност от традиционните кожухотръбни решения – и всичко това в компактна конструкция, която е лесна за монтаж и обслужване. При по-високи изисквания за налягане, Compabloc+ осигурява всички тези предимства плюс безопасна работа до 60 bar.

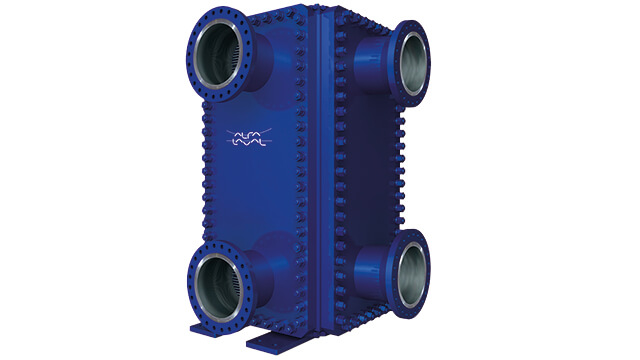

Alfa Laval Compabloc welded plate heat exchanger

Открийте как можете да подобрите устойчивостта

  • Благодарение на отличното топлопредаване и минималното замърсяване се постига изключителна топлинна ефективност и икономия на енергия
  • Асиметричните потоци се управляват лесно чрез гъвкави конфигурации на потока
  • Пресичането на температурните криви в един уред увеличават максимално регенерацията на енергия и намаляват сметките за захранване
  • Изцяло 100% механично почистващ се, без никакви пукнатини, които могат да причинят проблеми с корозията
  • Лазерно заварените пластини осигуряват изключителна надеждност

Защо да се откажете от традиционните топлообменници?

Научете повече за Compabloc+

Уебинар: Увеличете до максимум ефективността във вашата рафинерия


Как можете да получите повече от процесите на рафиниране, като същевременно влагате по-малко енергия? Разберете в следващия ни уебинар! С фокус върху дестилацията на суров нефт и хидроочистването на нафта, нашите експерти ще представят възможностите – както и идея колко можете да спестите.

Гледайте уебинара

Обслужване за Compabloc

Разгледайте нашите многобройни предложения за обслужване, както и полезните ни съвети как да поддържате своя Compabloc в отлично състояние.

engineer wearing hard hat and safety glasses holding laptop in front of pipes and blue sky

Инструмент за избор HEXpert

Намерете бързо идеалния топлообменник за взискателни технологични приложения. Попълнете информацията за вашия работен режим и в рамките на пет минути можете да проучите персонализирана препоръка за ефективно топлинно решение.

male Asian engineer wearing hard hat and safety glasses holding ipad infront of industrial plant

Открийте Compabloc+

Добре познатата ефективна, рентабилна и надеждна производителност на гамата Compabloc вече се предлага и за режими с още по-високи налягания. Открийте новия Compabloc+, конструиран чрез иновативна концепция за уплътняване, която позволява безопасна работа до 60 bar.

male and female engineers standing next to alfa laval compabloc welded plate heat exchanger
.

Запознайте се с нашите експерти

Подобрете своята устойчивост

Шампионът по топлообмен

Правилната подкрепа за подобряване на устойчивостта

Подобряване на устойчивостта със заварени решения

6 причини да изберете шампион

Доказана надеждност

Хората избират Compablocs на Alfa Laval по една проста причина. Те просто наистина работят, а доказателството са повече от 30 000 доставени топлообменници. Нашите доказани производствени и технически решения водят до висока надеждност и дълъг експлоатационен живот. Многобройните Compablocs, които са в непрекъсната експлоатация от десетилетия, все още осигуряват върхова производителност.

Решение за подобряване на устойчивостта

Високата топлинна ефективност на Compabloc води до по-голямо регенериране на топлина, по-нисък разход на гориво в котела и намалени емисии на CO2, когато Compablocs се използват за регенериране на топлина.

Опростена поддръжка за по-висока производителност

Намаленото до минимум замърсяване позволява на Compabloc да работи с интервали за почистване, които са значително по-дълги от тези при традиционните топлообменници, намалявайки разходите за поддръжка през целия жизнен цикъл. Това е и единственият заварен топлообменник, при който всички канали, както топли, така и студени, могат да бъдат напълно почистени хидроструйно, възвръщайки производителността до 100% след всяко почистване.

Увеличено производство и намалени разходи за монтаж

Проблемите, свързани с отоплението или охлаждането, често могат да бъдат разрешени с по-ефективни топлообменници. Компактният размер на Compabloc ви позволява да съберете много по-голяма производителност в едно и също пространство или да освободите място за други видове оборудване. Това означава и по-ниски разходи за монтаж.

Възвращаемост в рамките на месеци

Високата енергийна ефективност, съчетана с ниски разходи за монтаж и техническа поддръжка, означава, че Compablocs предлагат много по-кратки срокове на възвръщаемост в сравнение с други технологии, като кожухотръбни топлообменници или други видове пластинчати топлообменници. Възвръщаемостта на оборудването често се измерва в броени месеци.

Готови за всеки работен режим

Compabloc се предлага в широк диапазон от типоразмери и се прави по поръчка, за да отговаря на специфичните условия за работа и монтаж. Може да бъде направен практически от всякакъв материал, който допуска пресоване и заваряване.

Приложения

Режими на кондензиране

Късият път на потока на Compabloc и голямата площ на напречния поток осигуряват нисък спад на налягането и висока ефективност, което го прави идеален за кондензиране. Високият коефициент на топлопредаване и ниските замърсявания правят Compabloc най-добрият избор за дългосрочна ефективност и постоянна работа. В резултат на това Compabloc работи в режим на кондензиране 2-4 пъти по-ефективно от традиционните решения. Па́рите навлизат от горната част на уреда и се кондензират върху студените пластини, докато преминават през пакета пластини, като отдолу излиза кондензат. Ако па́рите съдържат некондензиращи газове, Alfa Laval може да проектира двуходово устройство от кондензиращата страна, което позволява отделяне на газ/течност в Compabloc, като елиминира всякаква нужда от сепаратор. Кондензацията се извършва предимно при първото преминаване. Преохлаждането на некондензиращите газове се постига при второто преминаване, което също служи като влагоотделител.

Industrial pipes with blue sky and white clouds

Приложения течност-към-течност за отопление и охлаждане

Превишавайки 3 до 5 пъти ефективността на кожухотръбните топлообменници, Compabloc е перфектно позициониран като топлообменник течност-течност (нагревател, охладител или обменник). Compabloc предлага значителни възможности за икономия на енергия благодарение на възможността за пресичане на температурните криви в един уред и малката температурна разлика 3°C (5,4°F). Compabloc се справя успешно и с асиметрични потоци благодарение на своята гъвкава конфигурация на потока. Тъй като този лек уред е монтиран вертикално, монтажните проблеми са решени незабавно.

Engineer wearing hard hat seen from behind walking into the setting sun at industrial plant

Compabloc като ребойлер

Високата топлинна ефективност, компактният размер, малкият хидростатичен напор, минималното замърсяване и лесното почистване правят Compabloc перфектния ребойлер. Може да се използва като термосифон или ребойлер с принудителна циркулация. Compabloc улеснява увеличаването на капацитета на ребойлера, предлагайки двойно по-голям капацитет в сравнение с традиционен топлообменник със същия размер, и намалява монтажните разходи за дестилационната колона. Компактният размер означава, че задържащият обем и времето на престой са много ниски в сравнение с традиционния топлообменник, намалявайки топлинното разграждане на флуида. Това прави стартирането на процеса по-бързо, с по-ниски разходи за флуид, който не съответства на спецификацията.

industrial open/closing wheel and pipes

How it works

.

Alfa Laval Compabloc welded plate heat exchanger - Exploded view

В основата на всеки Compabloc стои набор от гофрирани пластини за топлопредаване, изработени от неръждаема стомана или други устойчиви на корозия материали, лазерно заварени в редуващ се ред за образуване на канали.
Горещият и студеният поток протичат през алтернативни канали.

Гофрираните пластини причиняват голямо завихряне, което води до значително по-висока ефективност на топлопредаване при 50–80% по-малка площ на топлопредаване в сравнение със сходните кожухотръбни топлообменници. Завихрянето на потока намалява също така и натрупването на замърсявания. Уникалната конструкция на пластината на Compabloc елиминира мъртвите зони в топлообменника.

Двата потока в Compabloc могат да бъдат конфигурирани като еднократни или като многократни преминавания с помощта на прегради. Броят на преминаванията на горещата и студената страна може да бъде избран независимо, което прави възможно оптимизирането на топлопредаването, дори ако скоростите на потока от различните страни се различават значително. Тази уникална гъвкавост означава, че Compabloc винаги е оптимизиран точно за изисквания работен режим. Преградите са направени да издържат на пълен вакуум и могат да бъдат пренаредени, ако в бъдеще се променят проектните условия.

Уредите Compabloc имат насрещен поток и могат да работят с програма за пресичане на температурните криви (в един уред), като температурната разлика е 3°C (5,4°F), увеличавайки максимално регенерацията на енергия. Малкият размер и лекото тегло дават възможност за монтаж на Compablocs навсякъде, например в горната част на дестилационните колони или окачени на опорни конструкции.

Compabloc - Еднопроходен кондензатор

Compabloc - Двупроходен кондензатор

Compabloc течност-към-течност

Compabloc ребойлер

.

Увеличете капацитета и намалете емисиите

Фирмата Dow Wolff Cellulosics, Белгия, монтира два компактни топлообменника Compabloc от Alfa Laval за различни работни режими в една от колоните за рекуперация на разтворители.

Alfa Laval Compabloc welded plate heat exchanger operating as reboiler in the solvent recovery column at Dow Wolff Cellulosics

По-малко място. По-ниски разходи. Повече регенериране на топлина.

Азиатска нефтохимическа компания, която добива бензен и толуен от поток, богат на ароматни съединения, иска да увеличи производствения капацитет, но разполага с ограничено пространство.

Petrochemical plant at night

Формула за рафиниране за енергийна ефективност

В усилията си за непрекъснато прилагане на устойчиви практики в своята дейност, Petronas инвестира в авангардни енергийно ефективни технологии.

Asian oil refinery worker infront of an installed Alfa Laval Compabloc welded plate heat exchanger
.

Уникални характеристики

Compabloc е ненадминат шампион, който се откроява сред другите топлообменници – включително и другите с блокови конструкции. Той придобива своята уникалност благодарение на нашите патентовани иновации, базирани на десетилетен експертен опит в областта на топлообмена. Комбинирани, тези функции водят до по-надеждна и ефективна работа, като ви помагат да пестите енергия и да подобрите вашата устойчивост.

Alfa Laval C-weld
C-weld™

Превъзходно почистване и удължена работа

Лазерното заваряване на пластините от край до край гарантира достъпност и предпазва от корозия.

Научете повече

Alfa Laval SmartClean
SmartClean™

Бързо и ефективно промиване на замърсяващия материал

Каналът със свободен поток на границите на пластината осигурява ефективно отстраняване на замърсяванията.

Научете повече

Alfa Laval Xcore
XCore™

Усъвършенствана конструкция за по-високо налягане

Почистваща се пластина за високо налягане, която увеличава механичната якост с цел подобряване на топлопроизводителността.

Научете повече

ALOnsite
ALOnsite™

Квалифицирана поддръжка във вашето съоръжение

Истинско обслужване на място от квалифицирани инженери, навсякъде по света.

Научете повече
