Метод на изчисляване на пластинчат топлообменник
За разрешаване на топлинен проблем са ни необходими няколко параметъра. След това може да се определят другите данни.
Шестте най-важни параметъра включват:
- Количеството топлина, което трябва да се обмени (топлинен товар)
- Входната и изходната температури от първичната и вторичната страни
- Максималният допустим пад на налягане от първичната и вторичната страни
- Максималната работна температура
- Максималното работно налягане
- Дебитът от първичната и вторичната страни
Ако дебитът, специфичната топлина и температурната разлика от едната страна са известни, може да се изчисли топлинният товар.
Метод за изчисляване

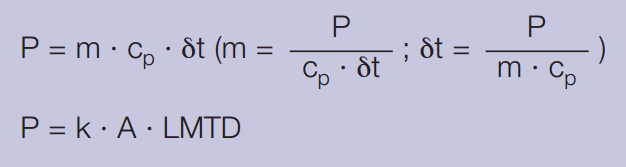

Топлинният товар на топлообменник може да се извлече от следните две формули:
1. Изчисляване на топлинен товар, тита и LMTD
Където:
P = топлинен товар (btu/h)
m = масов дебит (lb/h)
cp = специфична топлина (btu/lb °F)
δt = температурна разлика между входа и изхода от едната страна (°F)
k = коефициент на топлообмен (btu/ft2 h °F)
A = площ на топлообмен (ft2)
LMTD = регистрирана средна температурна разлика
T1 = Входна температура – гореща страна
T2 = Изходна температура – гореща страна
T3 = Входна температура – студена страна
T4 = Изходна температура – студена страна

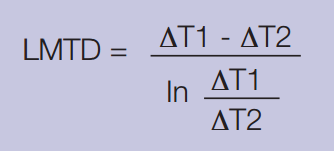

LMTD може да се изчисли с помощта на следната формула, където ∆T1 = T1–T4 и ∆T2 = T2–T3
2. Коефициент на топлообмен и проектни граници
Общ коефициент на общ топлообмен k се дефинира като:
α1 = Коефициентът на топлообмен между топлата преносна среда и топлопреносната повърхност (btu/ft2 h °F)
α2 = Коефициентът на топлообмен между топлопреносната повърхност и студената преносна среда (btu/ft2 h °F)
δ = Дебелина на топлопреносната повърхност (ft)
Rf = Коефициентът на замърсяване (ft2 h °F/btu)
λ = Топлинната проводимост на материала, който разделя преносните среди (btu/ft h °F)
kc = Коефициент на чист топлообмен (Rf=0) (btu/ft2 h °F)
k = Проектен коефициент на топлообмен (btu/ft2 h °F)
M = Проектни граници (%)
Комбинацията от тези две формули дава: M = kc · Rf
т.е. колкото по-висока е стойността на kc, толкова по-ниска е стойността Rf за постигане на същите проектни рамки.
За по-пълно пояснение на теорията и изчисленията на топлообмена изтеглете следната брошура:
Свържете се с нас и ще ви свържем с инженер по пластинчати топлообменници, който може да ви помогне с изчисленията.
