Unique Mixproof Large Particle

For applications with very large particles or highly viscous fluids, this valve offers the same basic advantages as Unique mixproof valves but are specially designed with large openings up to 45 mm in diameter.

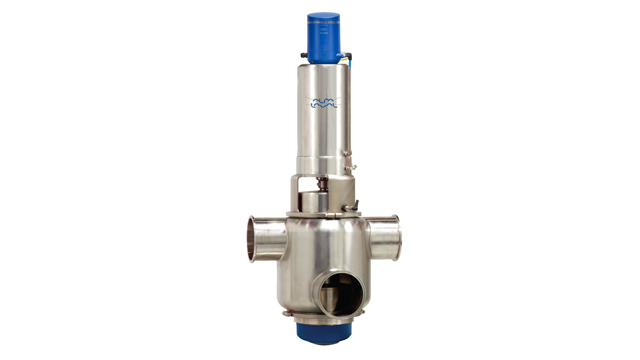

Unique Mixproof Large Particle w ThinkTop V70 640x360

Cost effective mixproof valve

Alfa Laval Unique mixproof valves feature two independent plugs, which means that a single Unique mixproof valve can often replace two or more valves of other types.

Exceptional spillage-free operation

A state-of-the-art double-seat design provides long-lasting, spillage-free operation thus minimizing the risk of product contamination. The use of double lip seals provides added protection to ensure safe and hygienic operation.

Easy valve to maintain and clean

Unique mixproof valves feature a top-loaded design, making maintenance fast and easy. It also features no adjustable components, a maintenance-friendly actuator and built-in leakage detection on all seals. Unique mixproof valves meet most hygienic standards and can be supplied with the optional SpiralClean cleaning system.

You get the full benefit of using Unique mixproof valves by combining them with Alfa Laval ThinkTop and ThinkTop Basic valve sensing and control units.

Valve clusters - customized flow solutions

We are specialists in providing pre-built valve clusters customized to meet specific, individual requirements.
Our expertise helps ensure you the most efficient flow management, using as few components as possible and dealing effectively with key issues that include thermal cycling, cleanability, drainability and flow control.
Alfa Laval valve clusters can be supplied pre-assembled and pre-tested as well as fully wired and with all the necessary pneumatic tubing, junction boxes and control panels pre-connected.
This means you can bring even complex installations online as quickly as possible, saving time and avoiding lost revenue associated with on-site troubleshooting and downtime.

For more information, please refer to Documentation and to the Selection Guide (below).

For cost-effective alternatives to the Unique mixproof valve range, Alfa Laval also offers standard SMP mixproof valves.

Предимства на продукта

  • Рентабилност
  • Безопасна и хигиенна експлоатация
  • Лесни за поддържане и почистване

Как работи

Конструкция

Концепцията на клапаните против смесване Unique се базира на серия от базови компоненти, включващи корпус на клапана, присъединител на клапана, изпълнителен механизъм и опции и принадлежности за почистване, които поддържат широка гама от приложения. Като използвате тези компоненти, можете да изградите клапан против смесване Unique за точно съответствие на изискванията на процеса.

За улесняване на поддръжката клапанът против смесване Unique се характеризира също с отвори за установяване на теч, които осигуряват предварително известяване за износване и повреда на статичните О-пръстени. Операторите могат визуално да инспектират клапана по всяко време, без да го разглобяват. Разглобен изглед на клапан против смесване в ThinkTop V70.png
Unique Mixproof exploded view w ThinkTop V70.png

Принцип на действие

Клапанът против смесване Unique на Alfa Laval е нормално затворен (НЗ) клапан, тоест той се управлява дистанционно с помощта на сгъстен въздух.

За разделяне на двете течности клапанът разполага с две независими уплътнения на присъединителя. Пространството между двете уплътнения формира камера за теч при атмосферно налягане. В редките случаи на случаен теч на продукт той протича в камерата за теч и се изпуска през отвора за теч.

Когато клапанът е отворен, камерата за теч е затворена. След това продуктът може да протече от една производствена линия в друга без разливане. Клапанът може лесно да се почиства и защити от ефекта на явлението „воден чук“ в зависимост от конкретните изисквания на процеса и конфигурацията на клапана. (Няма разливане на продукт по време на работа на клапана).

Система SpiralClean

Alfa Laval предлага своята външно свързана CIP система „SpiralClean“. Тази система осигурява хигиенна експлоатация при взискателни приложения, където функцията за почистването на клапан против смесване Unique чрез повдигане на седлото и избутване на седлото не е достатъчна. Системата SpiralClean може да се добави за почистване на горния и долния присъединител и за изплакване на камерата за теч на клапана. Като използва по-малко почистващ препарат, комунални услуги и време, SpiralClean почиства по-щателно и ефективно от традиционните вътрешно свързани устройства за CIP.

Друга голяма полза: SpiralClean позволява на клапана против смесване Unique да работи при подобни на асептични условия, като създава парна бариера спрямо атмосферата при прилагане на пара в тръбите за CIP.unique-mixproof-spiral-clean-640x360.png

Опции

    • 3-A версията се предлага по заявка
    • Навлажнявани от продукта уплътнения от HNBR, NBR или FPM
    • Мъжките части или вътрешната страна на скобите отговарят на необходимия стандарт
    • Контрол и индикация: ThinkTop V70
    • Индикация за установяване на вдигане на горното седло

360° видео клипове за сервизно обслужване и поддръжка

Клапани против смесване Unique на Alfa Laval – смяна на аксиално уплътнение

Клапани против смесване Unique на Alfa Laval – смяна на радиално уплътнение

Клапани против смесване Unique на Alfa Laval – смяна на навлажняваните от продукта уплътнения

Спестявайте вода с ThinkTop

Направете нещо добро за околната среда и спестете до 95% течност за CIP, когато почиствате вашите клапани. Иновации като сензорни и контролни модули ThinkTop правят използването на ресурсите по-ефективно, като същевременно запазват хигиената на процеса. Добавете ThinkTop към вашите клапани, за да оптимизирате процесите си.

ThinkTop 640x360

Част от голяма гама клапани

Alfa Laval предлага пълна гама клапани за санитарни приложения за млечната, хранително-вкусовата, биотехнологичната и фармацевтичната промишленост, както и за производството на напитки и на изделия за лична хигиена.

За по-широка гама от клапани проучете различните продуктови категории:  сферични клапани, дроселни клапани, регулиращи/възвратни клапани, клапани с двойни уплътнениярегулиращи клапани, предпазни клапани, клапани за вземане на проби, спирателни клапани и едноседлови клапани.

.
