Unique Mixproof изход за резервоар

Същите основни предимства като клапаните против смесване Unique, но специално проектирани за директен монтаж на стената на резервоара на входовете и изходите. За приложения на входа и изхода на резервоара клапаните против смесване Unique за изход на резервоара (ИР) предлагат пълни възможности за източване и осигуряват възможност за почистване чак до горната част на резервоара без риск от кръстосано замърсяване.

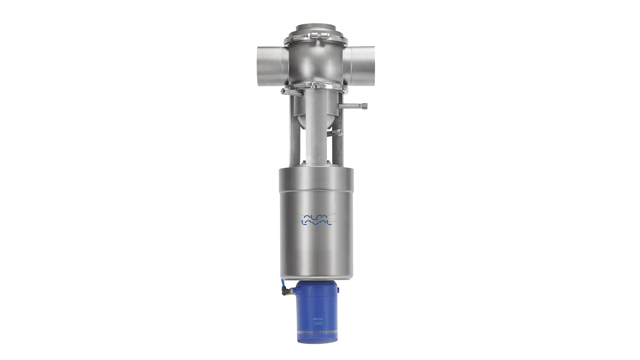

Unique Mixproof Tank Outlet w V70 640x360

Рентабилен клапан против смесване за изхода на резервоар

Клапаните против смесване Unique на ИР на Alfa Laval се характеризират с два независими присъединителя. Това е изборът за хигиенни инсталации, който позволява безопасно пълнене и изпразване на резервоарите.

Изключителна работа без разливане

Най-съвременният двуседлов дизайн осигурява дълготрайна експлоатация без разливане, която свежда до минимум риска от замърсяване на продукта. Използването на двойни уплътнения за ръбовете добавя допълнителна защита, за да гарантира безопасна и хигиенна работа.

Лесен за поддържане и почистване клапан

Клапаните против смесване Unique се характеризират с дизайн с горно зареждане, което прави поддръжката бърза и лесна. Характеризира се също с това, че няма регулируеми компоненти и има вградено установяване на теч по всички уплътнения. Клапаните против смесване Unique отговарят на повечето хигиенни стандарти и могат да се доставят с допълнителна система за почистване SpiralClean.

При използване на клапаните против смесване Unique получавате пълната полза, като ги комбинирате със сензорна система и контролери Alfa Laval ThinkTop и ThinkTop Basic.

Клапанни клъстери – персонализирани решения за потоци

Ние сме специалисти в предоставянето на предварително изградени клапанни клъстери, персонализирани така, че да отговарят на конкретни индивидуални изисквания.
Нашият експертен опит ни помага да ви предоставим най-ефективното управление на потоци, като използваме възможно най-нови компоненти и се справяме ефективно с ключови проблеми, които включват термоцикли, възможности за почистване, устойчивост и контрол на дебита.
Клапанните клъстери на Alfa Laval могат да се доставят предварително сглобени и предварително изпитани, както и напълно окабелени и с всички необходими пневматични тръби, съединителни кутии и предварително свързани контролни панели.
Това означава, че можете да добавите към линиите си още по-сложни инсталации, да спестите време и да избегнете загуба на приходи, свързана с отстраняване на неизправности на място и време за престой.

За по-подробна информация направете справка с документацията и насоките за избор.

За рентабилни алтернативи на клапаните против смесване Unique Alfa Laval предлага също стандартни клапани против смесване SMP.

Предимства на продукта

  • Рентабилност
  • Безопасна и хигиенна експлоатация
  • Лесни за поддържане и почистване

Клапанна матрица – пример за клапанна матрица с пет резервоара

Как работи

Конструкция

Концепцията на клапаните против смесване Unique се базира на серия от базови компоненти, включващи корпус на клапана, присъединител на клапана, изпълнителен механизъм и опции и принадлежности за почистване, които поддържат широка гама от приложения. Като използвате тези компоненти, можете да изградите клапан против смесване Unique за точно съответствие на изискванията на процеса.

За улесняване на поддръжката клапанът против смесване Unique се характеризира също с отвори за установяване на теч, които осигуряват предварително известяване за износване и повреда на статичните О-пръстени. Операторите могат визуално да инспектират клапана по всяко време, без да го разглобяват. Разглобен изглед на клапан против смесване в ThinkTop V70.png
Unique Mixproof exploded view w ThinkTop V70.png

Принцип на действие

Клапанът против смесване Unique на Alfa Laval е нормално затворен (НЗ) клапан, тоест той се управлява дистанционно с помощта на сгъстен въздух.

За разделяне на двете течности клапанът разполага с две независими уплътнения на присъединителя. Пространството между двете уплътнения формира камера за теч при атмосферно налягане. В редките случаи на случаен теч на продукт той протича в камерата за теч и се изпуска през отвора за теч.

Когато клапанът е отворен, камерата за теч е затворена. След това продуктът може да протече от една производствена линия в друга без разливане. Клапанът може лесно да се почиства и защити от ефекта на явлението „воден чук“ в зависимост от конкретните изисквания на процеса и конфигурацията на клапана. (Няма разливане на продукт по време на работа на клапана).

Система SpiralClean

Alfa Laval предлага своята външно свързана CIP система „SpiralClean“. Тази система осигурява хигиенна експлоатация при взискателни приложения, където функцията за почистването на клапан против смесване Unique чрез повдигане на седлото и избутване на седлото не е достатъчна. Системата SpiralClean може да се добави за почистване на горния и долния присъединител и за изплакване на камерата за теч на клапана. Като използва по-малко почистващ препарат, комунални услуги и време, SpiralClean почиства по-щателно и ефективно от традиционните вътрешно свързани устройства за CIP.

Друга голяма полза: SpiralClean позволява на клапана против смесване Unique да работи при подобни на асептични условия, като създава парна бариера спрямо атмосферата при прилагане на пара в тръбите за CIP.unique-mixproof-spiral-clean-640x360.png

Опции

    • 3-A версията се предлага по заявка
    • Навлажнявани от продукта уплътнения от HNBR, NBR или FPM
    • Мъжките части или вътрешната страна на скобите отговарят на необходимия стандарт
    • Контрол и индикация: ThinkTop V70
    • Индикация за установяване на вдигане на горното седло

360° видео клипове за сервизно обслужване и поддръжка

Клапани против смесване Unique на Alfa Laval – смяна на навлажняваните от продукта уплътнения

Клапани против смесване Unique на Alfa Laval – смяна на радиално уплътнение

Клапани против смесване Unique на Alfa Laval – смяна на аксиално уплътнение

Част от голяма гама клапани

Alfa Laval предлага пълна гама клапани за санитарни приложения за млечната, хранително-вкусовата, биотехнологичната и фармацевтичната промишленост, както и за производството на напитки и на изделия за лична хигиена.

За по-широка гама от клапани проучете различните продуктови категории:  сферични клапани, дроселни клапани, регулиращи/възвратни клапани, клапани с двойни уплътнениярегулиращи клапани, предпазни клапани, клапани за вземане на проби, спирателни клапани и едноседлови клапани.
